Entleerstation für Big Bag und Oktabin
OKTOMAT^® SOS

Der Alleskönner unter den OKTOMAT^® Entleerstationen

Entleersystem mit oszillierendem Vibrations-Saugkopf und Sack-Straff-Automatik

OKTOMAT^®-Anlagen bilden zusammen mit einer bestehenden Vakuum-Saugförderanlage eine herausragende Lösung zur Entleerung von Schüttgütern aus Industriegebinden.

OKTOMAT^® SOS Baureihen bewältigen problemlos und effektiv die Entleerung aller gängigen Arten von Big Bags, Oktabins, Faltboxen, Gitterboxen, Gebinde mit Folieninlet usw. Einfach mit einem Hubwagen das Gebinde anfahren, Folie/Sack einspannen und die Absaugung erfolgt mannlos und prozesssicher. Die Gebinde werden dabei restlos entleert.

OKTOMAT^® SOS ist der Allrounder unter den HELIOS Enleerhilfen mit einem breiten Einsatzspektrum. Geeignet für gut bis schlecht rieselfähige Schüttgüter.

Automatische Restlosentleerung
Sack-Straff-Automatik
Säulen- oder Portal-Ausführung
Oszillierender Vibrationssaugkopf
Oszillierender Folien-/Gebindestraffer
Schüttgut-Fluidisierung (Option)

OKTOMAT^® System

Leicht bedienbar
Mannloser Betrieb
Minimale Betriebskosten
Wartungsarm
Robust und langlebig
Hubwagen ausreichend
Tausendfach bewährt
Prozesssicher

OKTOMAT^® Grundsystem

Automatische Restlosentleerung
Vibrations-Saugkopf
Säulen- oder Portal-Ausführung
Folien-/ Big Bag-Straffer-Automatik

Hubwagen ausreichend
Leicht bedienbar
Mannloser Betrieb
Minimale Betriebskosten
Wartungsarm
Robust und langlebig
tausendfach bewährt

OKTOMAT^® SOS System

Bereits serienmäßig mit allen Grundfunktionen des OKTOMAT^® ECO Systems und zusätzlich mit Oszilliersystemen und optionaler Fluidisierung als Fließhilfe für problematische Materialien ausgestattet.

Vollausstattung:

OKTOMAT^® Grundsystem
Oszilliersystem für Folien-/ Big Bag-Straffer
Oszilliersystem für Saugkopf
Fluidisierung (optional)

SOS-Steuerung:

Einstellungen der beiden Oszilliersysteme
Leersaugfunktion (Förderleitung)
Anzeige Restentleerzeit
Leermeldung über LED-Leuchte und potentialfreien Kontakt
Steuerungsanteil für automatische Weiterschaltung bei einer Doppelstation
Einstellbetrieb / Automatikbetrieb

Materialien

Die OKTOMAT^® SOS Baureihe ist durch seine Oszilliersysteme zusätzlich in der Lage auch schlecht rieselfähige Materialien zu entleeren.

Mahlgüter
Pulver
brückenbildende Granulate wie TPE / Weich PVC
brückenbildende Agglomerate oder ähnlich
Lebensmittel / Salze usw.

Zwei Ausführungen

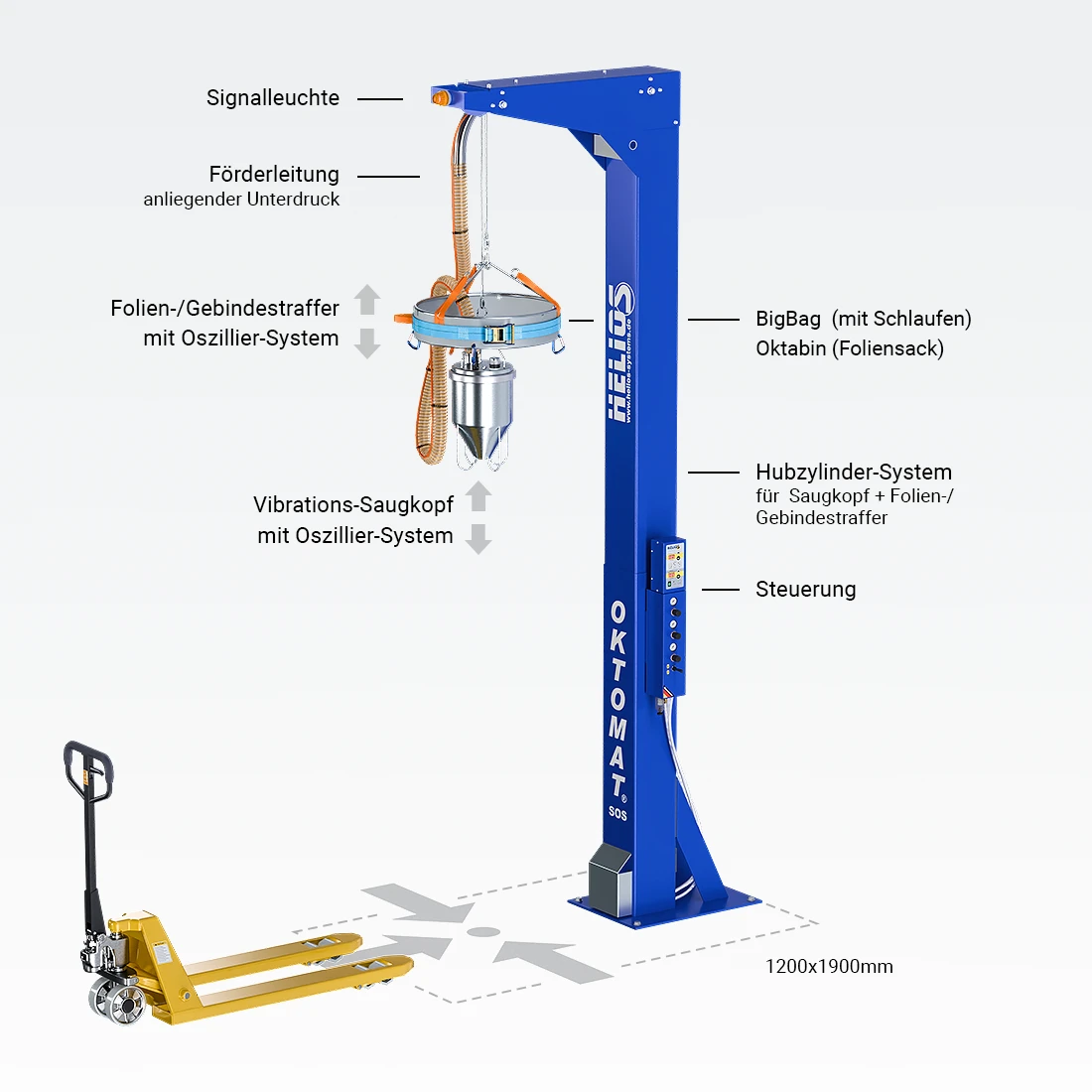

OKTOMAT^® SOS - Säulen-Bauweise

Säulen-Ausführung aus Stahl, pulverbeschichtet
8-fach höhenverstellbar
Gebindestraffkraft 1500 N
Folien-/ Big Bag-Straffer aus Edelstahl (Ø 600mm)
für Folien-Inliner und Big Bag
Automatische Restlosentleerung/Gebindestraffer-Automatik
Saugkopf Typ-S, Förderleitung 38/50 mm
Oszilliersystem für Vibrations-Saugkopf
Oszilliersystem für Folien-/ Big Bag-Straffer
SOS-Steuerung: Oszillieren, Leersaugfunktion (Förderleitung), Anzeige Restentleerzeit, Leermeldung über LED-Leuchte und potentialfreien Kontakt, Steuerungsanteil für automatische Weiterschaltung bei einer Doppelstation
Fernbedienung (optional)

Platzierung

platzsparend in der Breite, Stellfläche 1200 x 1900 mm
Steuerung Zugang seitlich (Fernbedienung optional)
Anfahrtszone vorne/links/rechts

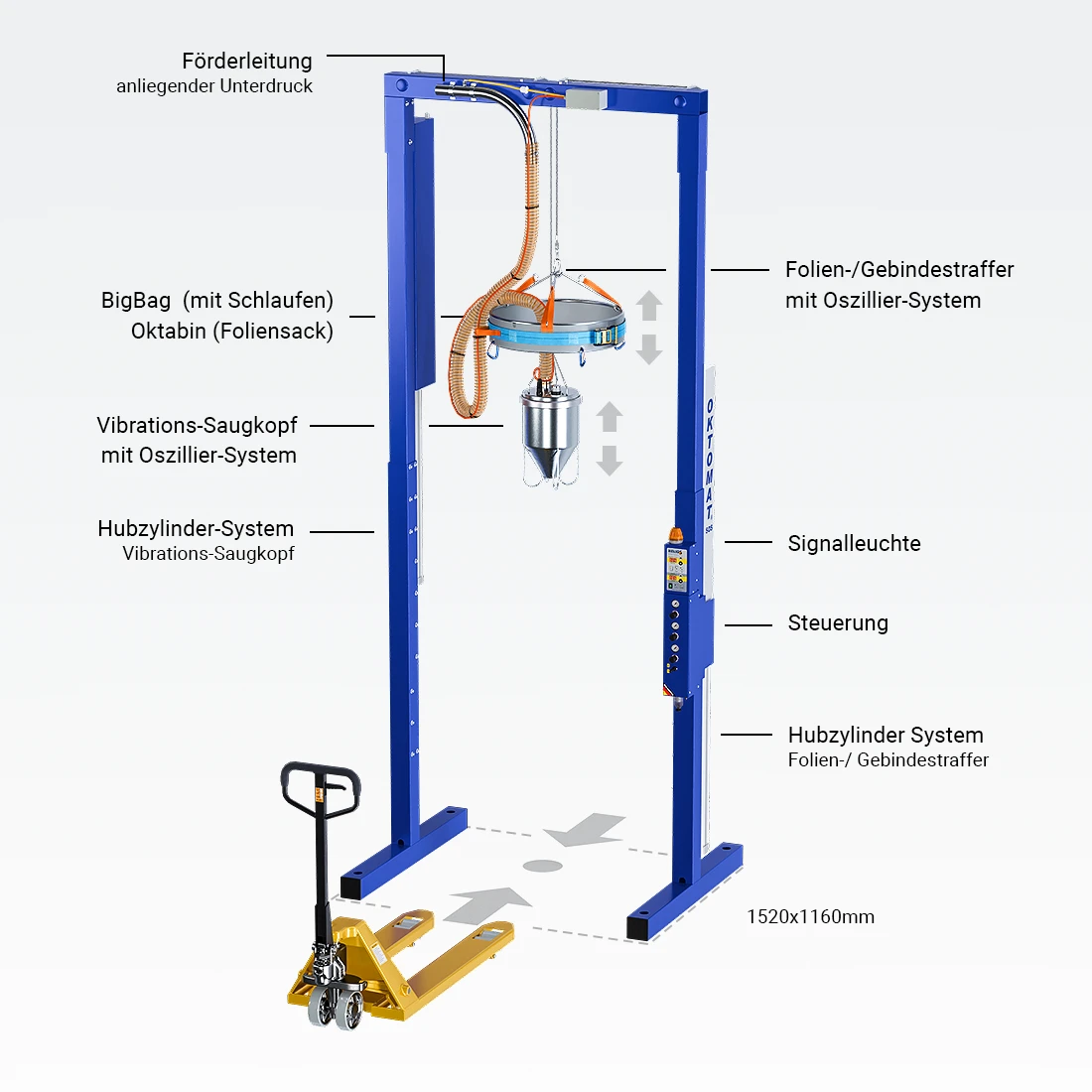

OKTOMAT^® SOS Classic - Portal-Bauweise

Portal-Ausführung aus Stahl, pulverbeschichtet
7-fach höhenverstellbar
Gebindestraffkraft 2400 N
Folien-/ Big Bag-Straffer aus Edelstahl (Ø 600mm)
für Folien-Inliner und Big Bag
Automatische Restlosentleerung/Gebindestraffer-Automatik
Saugkopf Typ-S, Förderleitung 38/50 mm
Oszilliersystem für Vibrations-Saugkopf
Oszilliersystem für Folien-/ Big Bag-Straffer
SOS-Steuerung: Oszillieren, Leersaugfunktion (Förderleitung), Anzeige Restentleerzeit, Leermeldung über LED-Leuchte und potentialfreien Kontakt, Steuerungsanteil für automatische Weiterschaltung bei einer Doppelstation
Sonderaufbauhöhe optional für extra hohe Gebinde
Sonderbreite optional für extra breite Gebinde
Fernbedienung (optional)

Platzierung

platzsparend in der Tiefe, Stellfläche 1520 x 1160 mm
Steuerung Zugang von vorne (Fernbedienung optional)
Anfahrtszone vorne/hinten
prädestiniert für Platzierung an Hallenwand

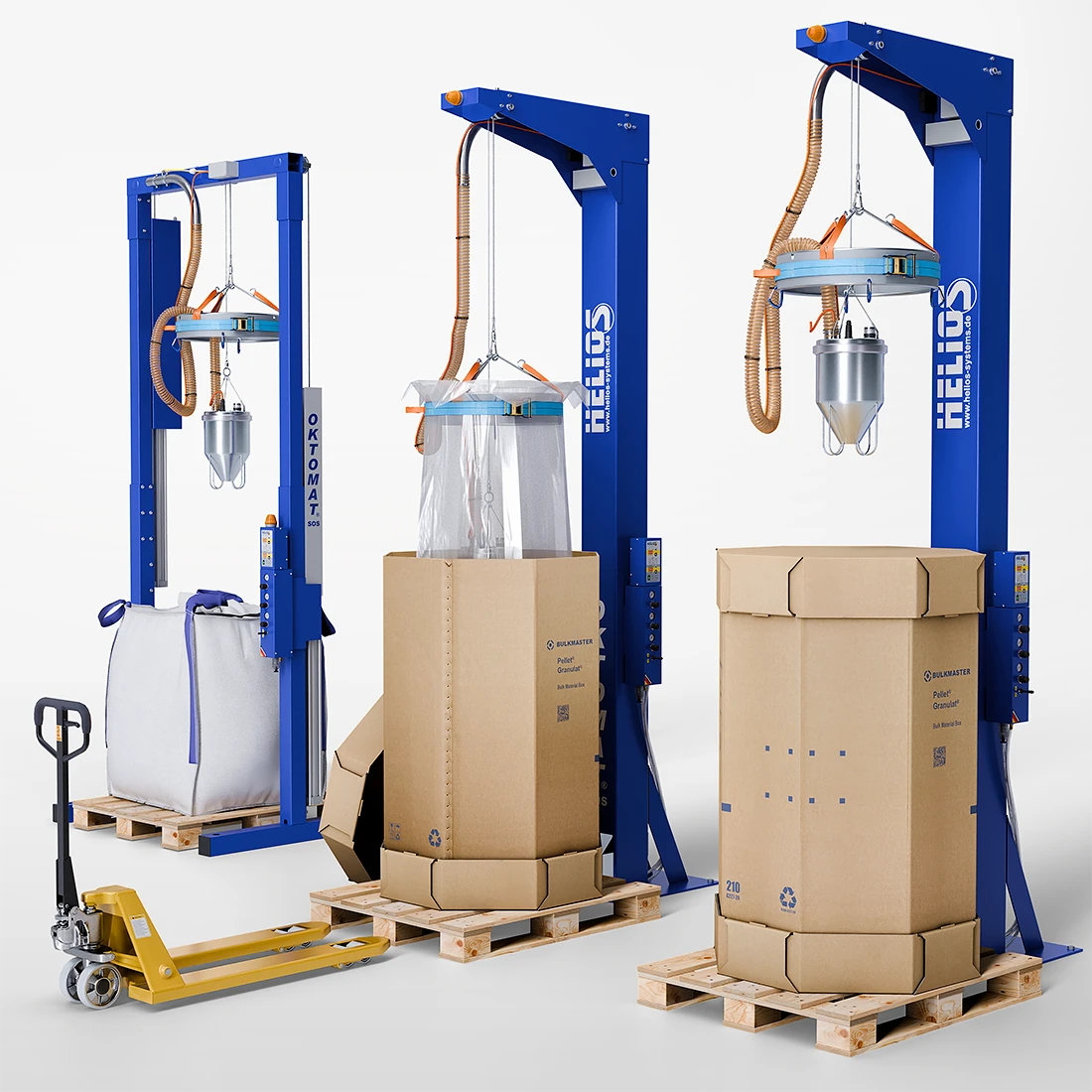

Gebindearten

Für alle Gebindearten geeignet

Der OKTOMAT^® bewältigt problemlos und effektiv die Entleerung aller gängigen Arten von Big Bags, Oktabins, Faltboxen, Gitterboxen, Gebinde mit Folieninlet, alukaschierte Säcke, Mehrweg-Behälter usw.

Oktabin Gebinde mit Folien-Inliner
Big-Bag Gebinde mit Schlaufen
Gitterbox Boxen mit Folien-Inliner

Hubwagen ausreichend

Einfach mit Hubwagen Gebinde anfahren, Folie/Sack einspannen und die Absaugung kann ohne Aufsicht und Gefahr der Unterbrechung automatisch erfolgen. Die Gebinde werden dabei restlos entleert.

Materialien

Für alle rieselfähigen Schüttgüter

OKTOMAT^® SOS Entleerstationen sind für gut und schlecht rieselfähige Schüttgüter optimal. Folgende Rohstoffe sind zum Entleeren und Fördern geeignet:

Granulate
Pellets
Mahlgut
Agglomerate
Glasfasern
Gummiwürfel
Pulver
WPC
Aktivkohle
Griess
Lebensmittel
Salze

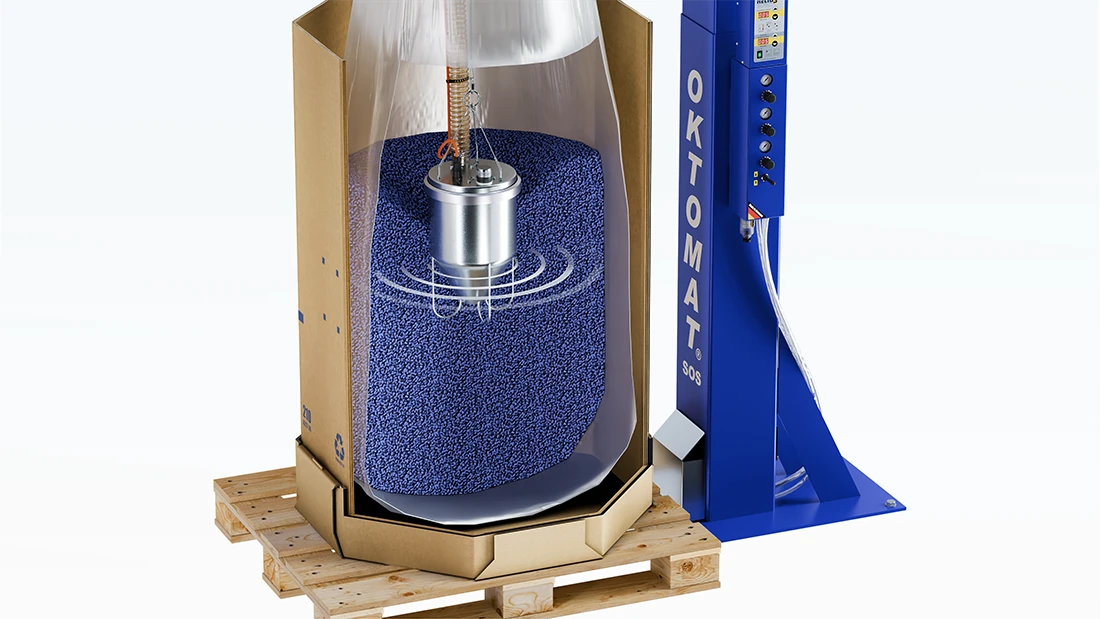

Vibrations-Saugkopf

Beim OKTOMAT^® wird anstelle des Saugrohres ein Vibrations-Saugkopf verwendet und die Sack-Straff-Automatik zieht das Folieninlet oder den Big Bag nach oben. Der Saugkopf schwimmt und vibriert im Material und löst dabei Verklumpungen auf. Das aufgelockerte Material fließt zur Mitte hin nach und wird dort kontinuierlich abgesaugt.

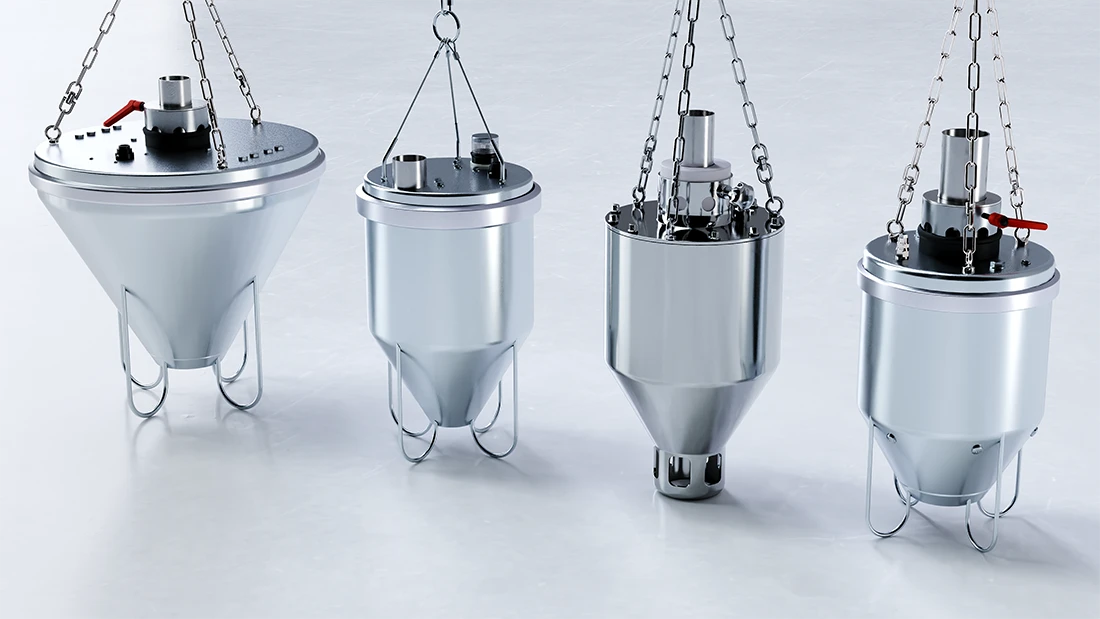

Von Links nach Rechts:

Saugkopf XL - 495 mm Durchmesser
Saugkopf S - 295mm Durchmesser (2. v.. l.)
Saugkopf SM-AK C - 250 mm Durchmesser (3. v.. l.)
Saugkopf SM-P - 295 mm Durchmesser (4. v.. l.)

Mehr Informationen zu den Saugköpfen.

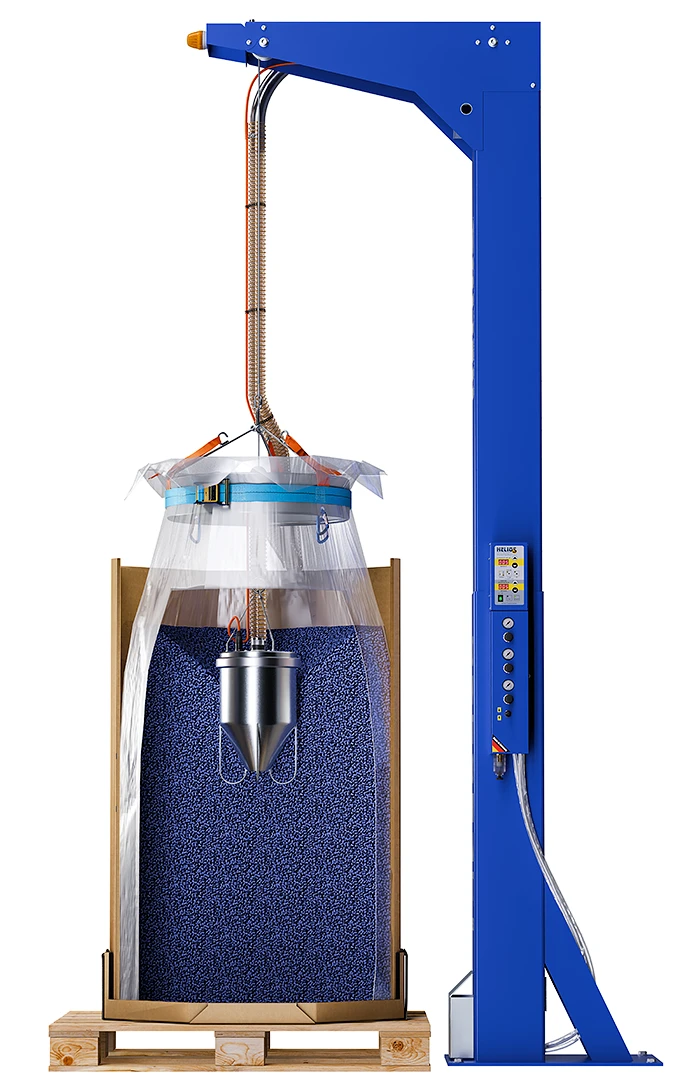

Automatische Restlos-Entleerung

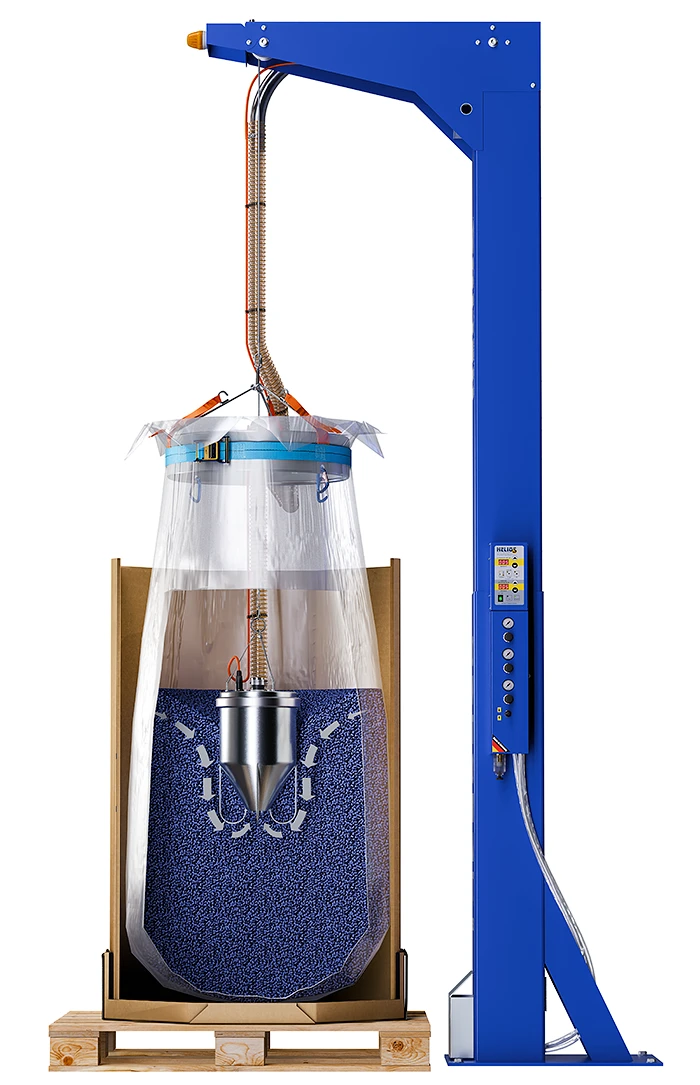

Während der Absaugung wird über die Sackstraff-Automatik die flexible Gebindewand nach oben und innen gezogen.

Dadurch wirken Kräfte auf das im Randbereich befindliche Material. Das Schüttgut fließt zur mittigen Absaugstelle nach.

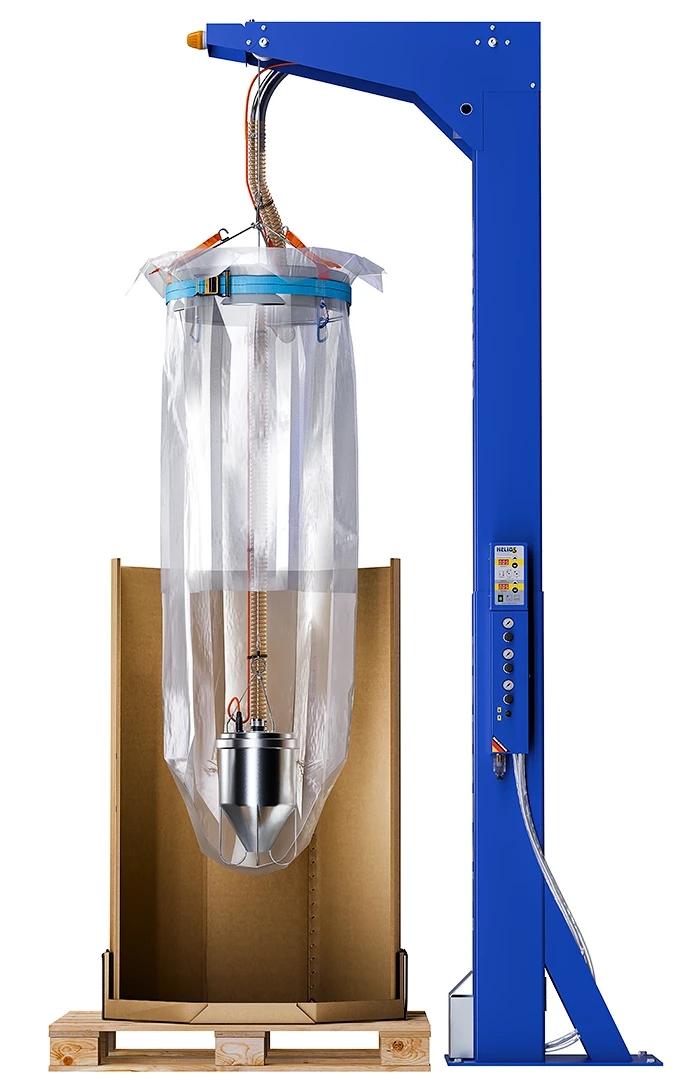

Am Ende der Entleerung wird das leere Gebinde automatisch vom Boden angehoben und dadurch eine Restlosentleerung ermöglicht.

OKTOMAT^® Video

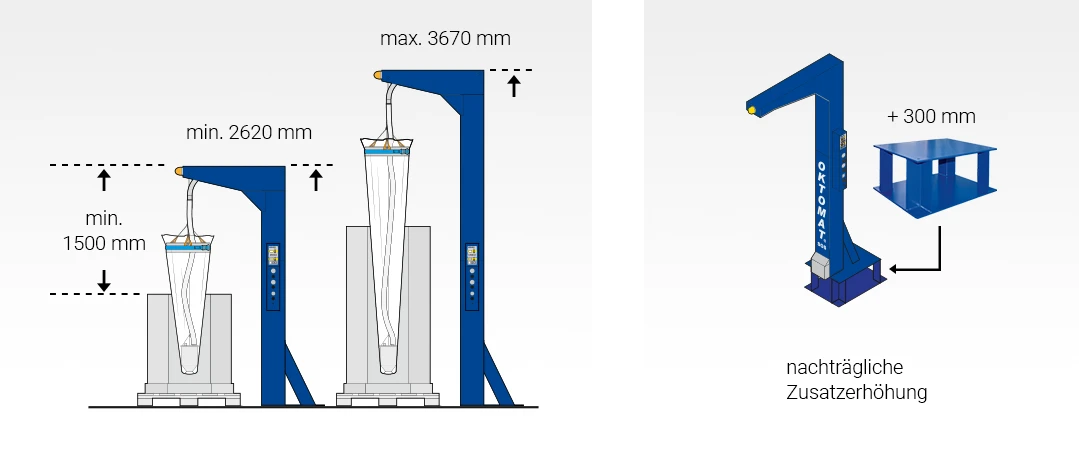

Aufbauhöhe

OKTOMAT^® SOS

8-fach höhenverstellbar
Aufbauhöhe 2620 mm - 3670 mm
Sonderhöhe max. 3970 mm (+ 300 mm) durch optionale Zusatz-Erhöhung

Gebindehöhe

Um eine Restlosentleerung zu erreichen, muss ein Mindestabstand von 1500 mm zwischen Gebinde-Oberkante und Entleerstation-Oberkante vorhanden sein.

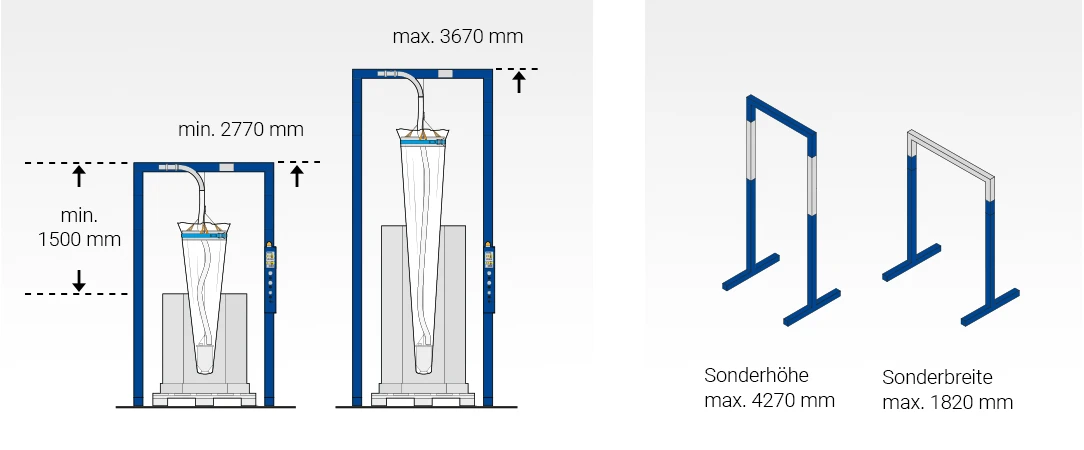

OKTOMAT^® SOS Classic

7-fach höhenverstellbar
Aufbauhöhe 2770mm - 3670mm
Sonderhöhe max. 4270 mm (+ 600 mm) optional für extra hohe Gebinde
Sonderbreite 1820 mm (+ 300 mm) optional für extra breite Gebinde

Gebindehöhe

Um eine Restlosentleerung zu erreichen, muss ein Mindestabstand von 1500 mm zwischen Gebinde-Oberkante und Entleerstation-Oberkante vorhanden sein.

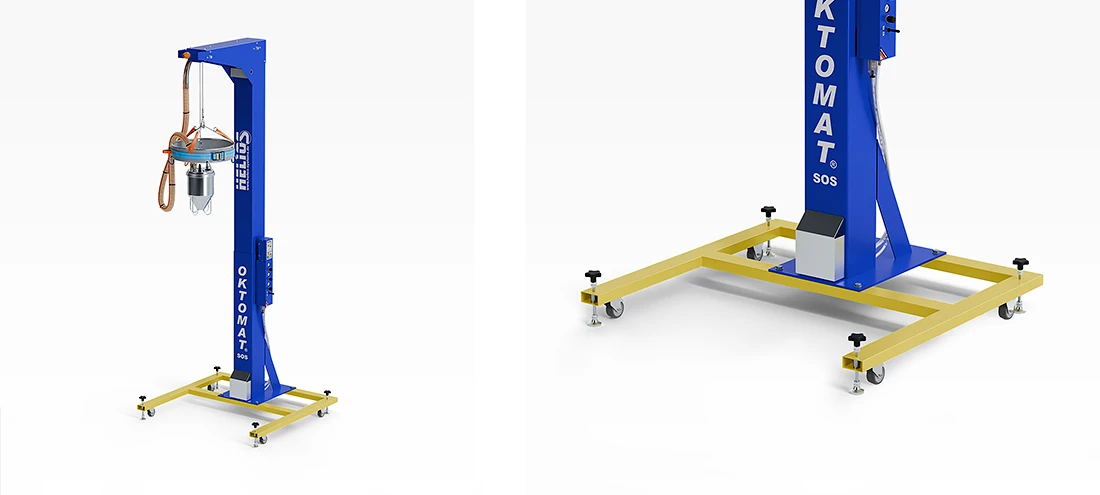

Fahrrahmen

Soll der OKTOMAT^® mobil eingesetzt werden, kommt ein OKTOMAT^®-Fahrrahmen zum Einsatz.
Durch Rollen kann der OKTOMAT^® mühelos neu positioniert werden.
Der Fahrrahmen ist für den Dauerbetrieb geeignet.

OKTOMAT^® in der Praxis

Weltweit sind tausende OKTOMAT^®-Anlagen im Einsatz. Sie arbeiten größtenteils im 3-Schicht-Betrieb unter härtesten Bedingungen bei diesen Verfahren:

Spritzgießen Extrudieren Blasformen Pressen Recyceln Compoundieren

OKTOMAT^®Entleersysteme werden unter anderem in folgenden Branchen eingesetzt:

Automobil
Medizin
Chemie
Verteidigung
Papier/Folie
Verpackung
Recycling
Transport-Logistik
Lebensmittel
Elektrotechnik
Agrar
Flugzeug
Sportartikel

oktomat in Säulenbauweise platzsparend im Einsatz

Nahaufnahme oktomat mit Oktabin Entleerung

oktomat in Portalbauweise im Einsatz mit Durchlaufentleerung

oktomat in Portal-Bauweise im Einsatz mit Oktabin Entleerung

Vergleich oktomat in Säulenbauweise und Portal-Bauweise im Einsatz

Robust und langlebig

Seit 30 Jahren sind tausende OKTOMAT^®-Anlagen weltweit erfolgreich im Einsatz. Sie arbeiten größtenteils im 3-Schicht-Betrieb unter härtesten Bedingungen, z.B. in der Kunststoff-/ Chemie-Industrie.

Wartungsarm

OKTOMAT^®-Entleerstationen sind wartungsarm und servicefreundlich konzipiert. Evtl. notwendige Ersatzteile können mit wenigen Handgriffen selbst gewechselt werden.

Ersatzteillieferung innerhalb 48h

Nach Meldung einer Störung und Klärung des Sachverhaltes mit der HELIOS Service-Abteilung wird innerhalb von 48h das notwendige Ersatzteil versendet.

After Sales Service

Wir begleiten Sie über die gesamte Laufzeit des OKTOMAT^®, von der Auswahl bis zur Inbetriebnahme und der Schulung Ihrer Mitarbeiter. Das ist, was wir unter Partnerschaft verstehen.

Unsere Mitarbeiter beraten Sie gerne zu den Einsatzmöglichkeiten unserer Produkte und informieren Sie über unsere neuesten technischen Entwicklungen - auch für evtl. mögliche Nachrüstungen.
